產品詳細介紹產品簡介

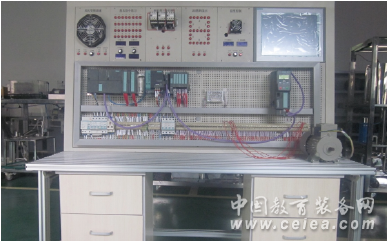

A8000 PLC模擬實訓系統適合于工程類院校。具有箱式、斜臺式、臺式和孔屏四種形式。采用西門子S7-200、S7-1200、S7-300，以及貝加萊、研華、三菱、歐姆龍等PLC為核心，集可編程邏輯控制器、編程軟件、工控組態軟件、模擬控制實驗板、微處理器仿真對象、真實工業對象等于一體。整個系統既能進行驗證性、設計性實驗，又能提供綜合性實驗，可滿足本科、大專及中專等不同層次的教學實驗要求，還可為研究開發提供實驗平臺。
A8000 PLC模擬實訓系統特點
1可提供很多真實對象
包括：小型的直流電機控制系統、溫度控制系統、變頻器調速控制系統、機械手、立體倉庫，電梯等等。
2提供微處理器仿真對象
微處理器仿真技術構建的對象可以模擬一個對象的行為，例如液位控制、液位混合控制等。然后通過IO板卡或者模塊和PLC連接。
3 先進的功能、工程化應用
實驗對象包括了實際工程的典型應用，可以提供HMI觸摸屏、組態、總線通訊、總線組網等。
4 豐富的軟件
該實驗裝置配備編程調試軟件、對象控制例程軟件、HMI組態軟件、對象監控例程軟件、對象仿真軟件等一系列豐富的軟件。
5 服務專業化
我們提供非常完整的配套軟件，可以用于學校制定自己的實驗內容，并多媒體教學課件、實驗輔助軟件，以及網站提供全部信息與技術支持。
6 支持自動化管理系統
可以增加自動化管理系統，從而滿足多個同學使用一個設備的要求，如果PLC支持以太網，則可以自動為學生分配PLC，并進行排隊授權管理。
A8000 PLC模擬實訓系統模擬對象
1、基本指令的編程練習
這是最基本的模塊，提供16個發光管輸出指示，16個輸入按鈕，其中8個為數碼開關。
2、十字路口交通燈
控制實現東西南北12個燈，兩個車燈的控制，通過對工程實例的模擬，熟練地掌握PLC的編程和程序調試方法，熟悉計時和比較指令的應用。
3、LED數碼顯示
熟悉計數器編程，以及BCD碼指令的應用。
4、生產流水線模擬系統
傳送帶共有3個工位，工件從1號位裝入，分別在A(操作1)、B(操作2)、C（操作3）三個工位完成三種裝配操作，經最好一個工位后送入倉庫，其他工位均用于傳送工件。模擬對象更加復雜，從而初步了解工業應用。
5、五相步進電機的模擬控制
通過對工程實例的模擬，熟練地掌握PLC的編程和程序調試方法，熟悉步進電機工作方式及其模擬控制編程方法。
6、液體混合裝置控制的模擬
本裝置為兩種液體混合裝置，SL1，SL2，SL3為液面傳感器，液體A、B閥門與混合液閥門由電磁閥YV1，YV2，YV3控制，M為攪勻電機。通過對工程實例的模擬。熟悉液體混合裝置的控制方法及其編程方法。
7、機械手動作的模擬
實驗模擬一個將工件由A處傳送到B處的機械手，上升/下降和左移/右移的執行用雙線圈二位電磁閥推動氣缸完成。當某個電磁閥線圈通電，就一直保持現有的機械動作，例如一旦下降的電磁閥線圈通電，機械手下降，即使線圈在斷電，仍保持現有的下降動作狀態，直到相反方向的線圈通電為止。另外，夾緊/放松由單線圈二位電磁閥推動氣缸完成，線圈通電執行夾緊動作，線圈斷電時執行放松動作。設備裝有上、下限位和左、右限位開關。
8、四節傳送帶的模擬
模擬了四個依次連接的傳送帶，要求起動時先起動最末一條皮帶機。經過5秒延時，再依次起動其他皮帶機。停止時應先停止最前一條皮帶機，待料運送完畢后再依次停止其他皮帶機，要求系統控制某條皮帶機發生故障時的操作模擬，以及停機開機的操作流程。
9、天塔之光
簡單的時序控制
10、電機星三角切換啟動模擬系統
通過對工程實例的模擬，熟悉三相籠型異步電動機的降壓啟動方式，練習PLC控制電機的操作。
11、軋鋼機控制模擬
模擬了軋鋼機操作流程，具有START按鍵，以及軋鋼機的三個電動機控制，系統循環直到STOP鍵按下，所有燈滅。通過對工程實例的模擬，熟悉PLC計時器，計數器及置位、復位指令。
12、郵件分揀實驗系統
郵件分揀流水線是一個典型的流水線操作，模擬了四種郵件類別，然后依據類別，啟動分揀操作，還提供了開始按鈕START和STOR按鈕。通過該模塊了解PLC對流水線的控制。
13、小車控制模擬
一個典型的機電設備操作范例，包括了START按鍵時，MODE設置開關，并模擬了自動倉儲操作，系統往復運行，直到有STOP按下，自動模式下，不用等待鍵按下，全程自動運行。
14、水塔水位控制
通過水塔水位控制，熟悉上升、下降沿的觸發及置位。復位指令，模擬了一個水塔供水系統，包括水池水位判定，水塔水位判定，以及上水水泵、水泵的運行依賴于兩個水位。
15、四層電梯
模擬了四層電梯，包括轎箱內呼，各個樓層的外呼，上下電機等等。
|
|
