網孔型電力拖動·PLC·變頻調速綜合實訓考
|
 |
產品型號：HYKW-940C-1型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-05-19
關 注 度：3650
生產企業：上海華育教學設備有限公司(上海）
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

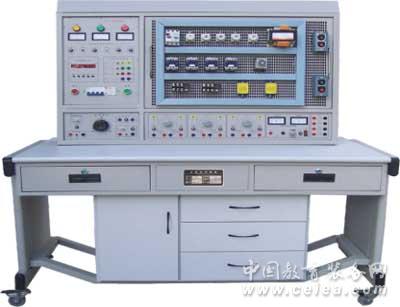

產品詳細介紹HYKW-940C-1型 網孔型電力拖動·PLC·變頻調速綜合實訓考核裝置
本裝置是為了適應職業教育改革和發展的需要而研制生產的。該裝置包括交流和直流電動機的電力拖動，常用低壓電器及基本控制電路，同時增加了基于PLC和變頻器的電機基本控制線路，以及常用機床的控制線路。裝置外形美觀、結構合理、實訓內容豐富，實訓方法接近工業現場，實訓方法靈活，可擴展性強。該裝置適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》等課程所開設的技能訓練。
一、裝置特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，可增加元器件增加實訓內容，便于二次開發及功能擴展。
2、實訓裝置由電機、導軌、編碼器、測量?jī)x表、PLC主機、變頻器等單元組成，實訓內容豐富。
3、安全保護措施合理、科學，外觀豪華、氣魄。
4、基于PLC及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四只
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓項目：
（1）電機基礎實訓
1．直流并（他）勵電動機的認識實驗
2．直流并（他）勵電動機的空載實驗
3．直流并（他）勵電動機的工作特性
4．三相鼠籠異步電動機的認識實驗
5．三相鼠籠異步電動機的空載實驗
6．三相鼠籠異步電動機的工作特性
7．三相同步電動機的認識實驗
8．三相同步電機的空載實驗
9．三相雙速電機的認識實驗
（2）電機控制部分
直流并（他）勵電動機控制
1．電樞回路串電阻啟動及調速
2．電機正反轉及制動實驗
3．減壓?jiǎn)?dòng)及降低電源電壓調速
三相異步電動機控制
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過找保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控制Y/△降壓起動
14．三相異步電動機時間繼電器控制Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19．C620車床電氣控制線路
20．三相異步電動機手動降壓起動
21．三相異步電動機單相運行反接制動控制線路
22．電動葫蘆電氣控制線路
23．C6163車床電氣控制線路
24．三相異步電動機控制電路聯鎖控制線路
25．三相異步電動機主電路聯鎖控制線路
三相同步電機控制
1．同步電機正轉控制電路
2．同步電動機的能耗制動控制線路
三相雙速電機控制
1．雙速電機手動變速控制線路
2．接觸器控制雙速電機的控制線路
3．時間繼電器控制雙速電機的控制線路
（3）基于PLC下的電機控制實訓
1．PLC控制的三相異步電動機正反轉控制
2．PLC控制的三相異步電動機Y/△啟動控制
3．PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
4．PLC控制的三相異步電動機能耗制動控制
5．C620車床電氣控制線路
6．C6263車床電氣控制線路
7．電動葫蘆電氣控制線路
（4）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（5）PLC、變頻器的電機拖動與控制實訓
1．基于PLC通信方式的多段速選擇變頻調速
2．基于PLC通信方式的變頻器開環調速
3．基于PLC通信方式的變頻器閉環調速
六、參考實訓項目配備元器件：
序號
名 稱
數量
單位
序號
名 稱
數量
單位
1
三菱FX1N-24mR-001型主機
1
臺
15
保險座
6
只
2
三菱FR-S520 SE-0.4KW變頻器
1
臺
16
鐵殼按鈕
2
只
3
SC-09編程通訊電纜
1
條
17
信號燈
6
只
4
通訊模塊及PLC編程軟件
1
套
18
接線端子排
5
只
5
不銹鋼電機導軌和光電編碼器
1
套
19
G型導軌
1
根
6
三相斷路器
1
只
20
鈕子開關
3
只
7
交流接觸器
6
只
21
走線槽
2
米
8
熱繼電器
2
只
22
尖嘴鉗
2
把
9
時間繼電器
2
只
23
螺絲刀
4
把
10
三相雙投閘刀
1
只
24
三相異步電動機（380V）
2
臺
11
三相閘刀
1
只
25
三相異步電動機（220V）
1
臺
12
倒順開關
1
只
26
直流并（他）勵電動機
1
臺
13
BK變壓器
1
只
27
三相雙速電機
1
臺
14
行程開關
4
只
28
三相同步清電動機
1
臺
