產品型號：TMC-PV18
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-06-12
關 注 度：4930
生產企業：東莞綠光新能源科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

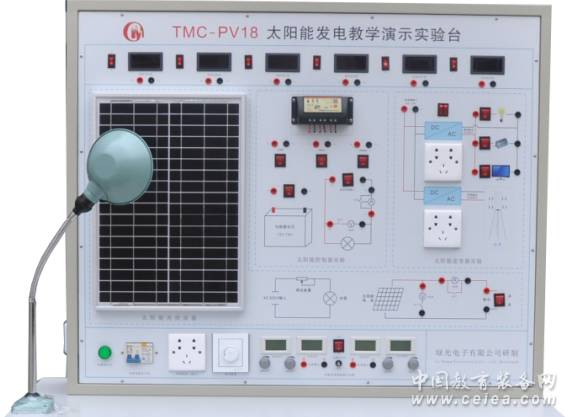

產品詳細介紹TMC-PV18太陽能發電教學演示實驗臺
一、產品概述
太陽能光伏發電具有無枯竭、無公害、資源分配廣泛等優點。在太陽能路燈、太陽能草坪燈、太陽能庭院燈等以及通信和工業中應用的微波中繼 站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
TMC-PV18太陽能發電站教學演示實驗臺主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。適用于廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域
二、產品特點
*1. 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
2.工程實用價值強，所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣，可使學生深刻理解太陽能光伏發電的現場應用。
3.整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
4.采用標準工業用電池板
*5.光源采用汞燈光源，發光強度亮均勻等特點。
三、技術指標
1. 多晶硅太陽能電池組
（1）峰值功率：30W
（2）最大功率電壓：17.5V
（3）最大功率電流：1.95A
（4）開路電壓：22V
（5）短路電流：2.2A
（6）安裝尺寸：622×550×18mm
2.太陽能控制器
（1）使用單片機和專用軟件，實現智能控制，自動識別24V系統。
（2）采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充
電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄
電池壽命。
（3）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
（4）具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
*（5）浮充電溫度補償功能。
（6）使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池
（1）自放電率低
（2）使用壽命長
（3）深放電能力強
（4）充電效率高，工作溫度范圍寬
4.離網逆變器：正弦波逆變器
（1）純正弦波輸出(失真率<4%)
（2）輸入輸出完全隔離設計
（3）能快速并行啟動電容、電感負載
（4）三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
（5）負載控制風扇冷卻
（6）過壓/欠壓/短路/過載/超溫保護
5．負載技術參數
（1）直流負載包括：LED燈，風機等
（2）交流負載包括：節能燈和交流電機等
6.并網逆變器
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
8.工作環境：環境溫度：-10℃～40℃
相對濕度：﹤85﹪（25℃）海拔﹤4000m
四、教學實訓項目
1.太陽能光伏板能量轉換實驗
*2.接反保護實驗
3.環境對光伏轉換影響實驗
4.太陽能電池光伏系統直接負載實訓實驗
5.光伏控制器的工作原理實驗
6.控制器對蓄電池的過充保護實驗
7.控制器對蓄電池的過放保護實驗
8.并網型逆變器工作原理實驗
9.夜間防反充實驗
10.離網型逆變器工作原理實驗
11.獨立光伏發電實驗
12.光伏并網實驗
*13.太陽能LED\節能燈照明實驗
14.交流電機實驗
五、產品配置清單
序號 名 稱 數量 單位
1 多晶硅太陽能電池板 1 臺
2 離網逆變器 1 臺
3 并網逆變器 1 臺
4 太陽能控制器 1 臺
5 蓄電池 2 只
6 直流負載（led顯示與風機） 1 套
7 交流負載（交流單相電機與燈泡負載） 1 套
8 數字式交直流電壓電流表 6 只
9 人造光源 1 臺
10 實驗平臺（1.2） 1 臺
11 按鍵，開關模塊 2 塊
12 雙路穩壓電源 1 臺 |
|
