風力發電教學實驗實訓裝置
|
 |
產品型號：TMC-WT40
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-06-12
關 注 度：5716
生產企業：東莞綠光新能源科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

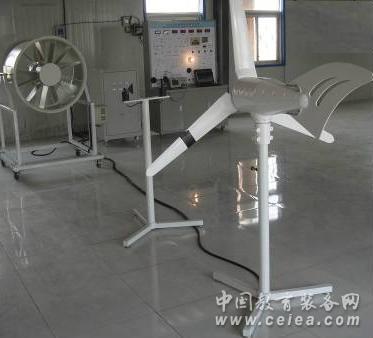

產品詳細介紹TMC-WT40風力發電教學實驗實訓裝置
一、產品概述
風能作為一種清潔的可再生能源，越來越受到世界各國的重視。其蘊藏量巨大，全球風能資源總量約為2.74×109兆瓦，其中可利用的風能為2×107兆瓦。中國風能儲量很大、分布面廣，開發利用潛力巨大。中國風力發電行業發展前景廣闊，預計未來很長一段時間都將保持高速發展，同時盈利能力也將隨著技術的逐漸成熟穩步提升。“十二五”期間，我國風電產業仍將持續每年10000兆瓦以上的新增裝機速度，風電場建設、并網發電、風電設備制造等領域?qū)⒖焖俳】档陌l(fā)展，因此對研究和開展風力發電的技術和教學日趨緊迫。因應需求，我公司特推出TMC-WT40風力發電教學實驗實訓裝置，該實訓
裝置可以幫助學生理解風力發電原理和技術，學習風力發電機的機械結構和系統組成，掌握機械能－電能轉換原理，熟悉風能發電系統的組成，了解風力發電的優缺點。從而讓學生和工程設計人員掌握風力發電系統為負載直接供電的基本方法，認識直接發電方式的特點，觀察風力發電輸出的電氣特性，尋找系統最大功率輸出的負載阻值，初步了解電力電子轉換的原理。風力發電教學實驗實訓裝置適用于廣大
高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域
二、TMC-WT40風力發電教學實驗實訓裝置開展的主要實驗
1.風力發電基礎理論原理性實驗
2.風力發電系統設計實驗
3.風力發電基礎理論與應用技術仿真實驗
4.風力發電相關測量技術實驗
5.風力發電控制技術實驗
6.風力發電電力電子實驗
7. 過放保護、過放恢復、過充保護、過充恢復、均充保護、均充恢復、浮充保護、浮充恢復
8. 過風速報警、欠風速報警、液晶顯示風速
9. 風力發電系統的直接負載實驗
10. 風力發電系統的風速變化影響實驗
三、TMC-WT40風力發電教學實驗實訓裝置技術指標
1、風力系統
風洞調速范圍：0～13 m/s，功率5KW，可調速（采用變頻器調速）
風力發電機額定輸出充電電壓：12VDC，功率：400W，葉輪直徑：1.65m,啟動風風速：2.3m/s，切入風速：3m/s，額定風速：12m/s，三相交流電輸出風機類型；永磁同步發電機，上風式
2、充電系統
工作電壓：12VDC
充電功率：400W
充電方式：PWM脈寬調制
保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
3、電力蓄能系統（機內）
蓄電池類型：風能專用環保免維護蓄電池
蓄電池組容量:12V/65Ah 重量：21KG
蓄電池?cái)?shù)量： 1個
4、逆變模塊系統（機內）
直流電壓電流：12VDC/25A
額定蔬出功率：300W
輸出電壓：220VAC
頻率范圍：50Hz
工作效率：85%
功率因數：>0.88
波形失真率：≤5%
工作環境：溫度-20℃～50℃
相對濕度：﹤90﹪（25℃）
保護功能：極性反接、短路、過熱、過載保護
5、控制模塊系統
400W/12V 智能控制器
風速傳感器：0-60m/s（室內）
溫度傳感器：-10℃～100℃
轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
6、負載模塊裝置系統
交流線性電阻負載：3～15～120W
直流模擬負載：12V/28WLED路燈板
7、顯示裝置系統
7、1、數字顯示
直流電壓表：光電池充電電壓
直流電流表：光電池充電電流
直流功率表：光電池充電功率
交流電壓表：逆變器輸出電壓
交流電流表：逆變器輸出電流
交流功率表：交流負載使用功率
轉速表：風機當前模擬轉速
風速傳感器： 0-60m/s，精度±0.5M/S
風向傳感器：0-360°，精度± 3°，
工作電源： AC 220V 50HZ，DC 12V可選。
聚有過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口
7、2、LE顯示系統
太陽能控制器：充電、過壓、欠壓、過放、運行；
蓄電池電壓（高-中-低）；
7、3、數碼管顯示系統
通用開＋通用關；光控開＋光控關；光控開＋時控關；
8、開關單元系統
交流總開關；交流負載開關；
直流負載開關；DC/AC模塊開關；
控制器電源開關；控制器設置開關；
電源轉換開關；負載類型轉換開關；
3.3V/5V/9V/12V電壓轉換開關； 電壓/電流/功率顯示切換開關。
三、TMC-WT40風力發電教學實驗實訓裝置監控軟件 （選配）
該軟件可在WINDOWS2000以上系統運作，可以顯示蓄電池電壓、風機電壓、風機電流、風機功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估等內容。 |
|
