斗笠式刀庫實訓臺

系統配置及功能要求

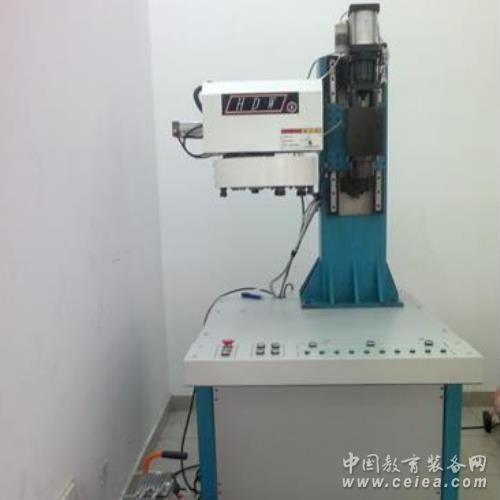

機械結構由斗笠式BT30-10T刀庫、模擬主軸、PLC控制系統及配件等組成。

1.采用#30X10T 斗笠式刀庫系統，由10個工位的插刀座組成，采用日內瓦機構定位。通過程序控制可使任意一個工位上的刀具快速定位到換刀位的位置。還可按編制程序的先后連續進行換刀的演練。

2.模擬主軸由主軸、四瓣爪（拉刀爪）、拉桿、疊形彈簧片組成。主軸上下運動，通過打刀缸控制四瓣爪張開、回縮來抓緊與放大刀具。

3.打刀缸由氣、液增壓缸組成，用于控制刀具的夾緊、松開。

4.伺服移動裝置伺服電機、滾珠絲桿、直線導軌組成。由它來控制模擬主軸上下運動。

5.PLC控制系統采用三菱FX2N-64MT及配套連接線纜、使用說明書和軟件等。

6.配件主要有立柱支架、氣源（空氣壓縮機）、刀具、工作臺架、計算機工作臺等組成。

涉及課程：《機床設計與維修》、《PLC控制技術》、《機械裝備設計》、《機電一體化系統設計》。
