啟點時代 EDA-E Xilinx XC95288 CPLD開發板
|
 |
產品型號：XC95288
產品代碼：XC95288
產品價格：0
產品編碼：2014477
計量單位：套
折 扣 率： 0
最后更新：2014-10-30
關 注 度：5297
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹此款板子特別推薦學校作教材使用，已多家學校采用。批量供貨，保證質量與售后！
產品特點：
EDA-E系列是深圳市啟點時代科技有限公司針對FPGA/CPLD學習和開發設計的一系列開發板，該系列開發板分為核心板和底板設計，核心板和底板可以分離，核心板可以獨立運行，底板設計了大量實驗資源，對于實驗驗證和開發測試都非常有用，配合豐富的實驗例程和詳細的實驗指導，用戶可以在盡可能短的時間內掌握基本的CPLD和FPGA設計方法和思路，所有配套實驗均提供源代碼和工程文件，用戶可以直接使用該代碼或者修改后用于自己的設計開發中。
針對CPLD/FPGA入門較難的特點，實驗代碼在設計上由淺入深，從最基本的基礎邏輯門開始，盡量避免一開始就羅列一堆代碼，代碼設計注重思路與基礎，每個實驗源碼均有功能說明、管腳分配和驗證說明，部分綜合性實驗例程有設計思路分析。

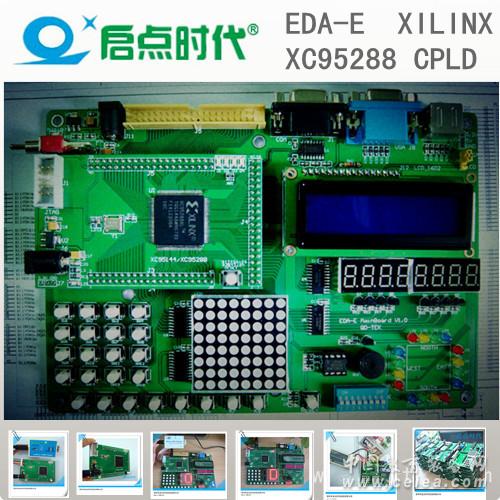

產品圖片：
EDA-E系列之XC95288主芯片采用Xilinx公司的XC95288 CPLD芯片。
核心板有獨立四路LED和一個復位按鍵，在核心板單獨使用或者將核心板插在用戶自行設計的底板上使用時可以通過這些簡單的接口電路驗證程序是否正常或者作為調試時的輸出信息，另外核心板有引出3.3V的I/O電壓測試點，供示波器和萬用表量測，檢驗電壓設計是否滿足要求。
底板16路LED分為四組，每組紅黃綠藍各一個，可以很方便直觀的模擬交通燈和進行多花樣彩燈設計，也可以用于邏輯驗證，直觀明了，富有樂趣，在快樂中學習硬件設計與編程
底板可以引出3.3V和5.0V的電源
硬件資源：
1、 主芯片XC95288
3、 50MHz有源晶振
4、 提供JTAG下載模式
5、 核心板提供獨立四路LED和一個復位按鍵
6、 16路LED【紅黃綠藍四色】
7、 8位數碼管
8、 板載1602字符液晶
9、 一個8位撥碼開關
10、4*4矩陣按鍵
11、一個8*8LED點陣
12、八個獨立按鍵
13、IIC 芯片 24C02【EEPROM】
14、一個蜂鳴器
15、一個RS232串口
16、一個復位按鍵
17、PS2接口
18、VGA接口
14、內正外負5V電源接口
19、擴展接口 【主芯片剩余I/O資源均連到底板的擴展接口上】
邏輯門驗證實驗：
1、二輸入與門
2、二輸入或門
3、二輸入與非門
4、二輸入或非門
5、二輸入異或門
6、四輸入與非門：VHDL描述1、VHDL描述2
通過這些基礎實驗可以輕松自行擴展至多輸入與門、或門、非門實驗，掌握最基本的邏輯設計和驗證方法
基礎實驗：
1、加法器
2、減法器
3、乘法器
4、四位比較器
5、多路選擇器
6、3位二進制優先編碼器
7、二進制轉BCD碼
8、簡單狀態機
硬件實驗：
1、流水燈實驗 1.1流水燈實驗 1.2 花樣彩燈控制 1.3 核心板LED實驗
2、數碼管實驗 2.1 數碼管顯示0-7 2.2數碼管計數實驗
3、LED點陣實驗 3.1點陣顯示測試 3.2 點陣顯示數字0-9 3.3 點陣顯示字母 a-z
4、八位獨立按鍵測試
5、矩陣按鍵實現
6、撥碼開關實驗
7、蜂鳴器實驗
8、串口通訊實驗
9、I2C總線測試
10、PS2接口測試
11、VGA測試
12、LCD顯示實驗
綜合實驗：
設計任務一：四路開關控制一盞燈實驗
設計要求：假定一個大房間的中有4個門，每個門都需要有一個開關控制房間里的燈，要求撥動每個開關都能單點亮或關掉房間里的燈
設計任務二：模擬交通燈實驗
設計任務三：數字時鐘實驗
銷售清單：
1、EDA-E 實驗主板 一塊
2、XC95288核心板 一塊
3、配套DVD光盤 一張(含開發手冊、板子原理圖、常用EDA軟件)
4、串口線 一條
5、Xilinx 并口下載線 一條
6、1602 LCD液晶屏一個
7、內正外負5V電源 一個
8、質保卡一張
質保和技術支持：3個月保換，一年免費維修
